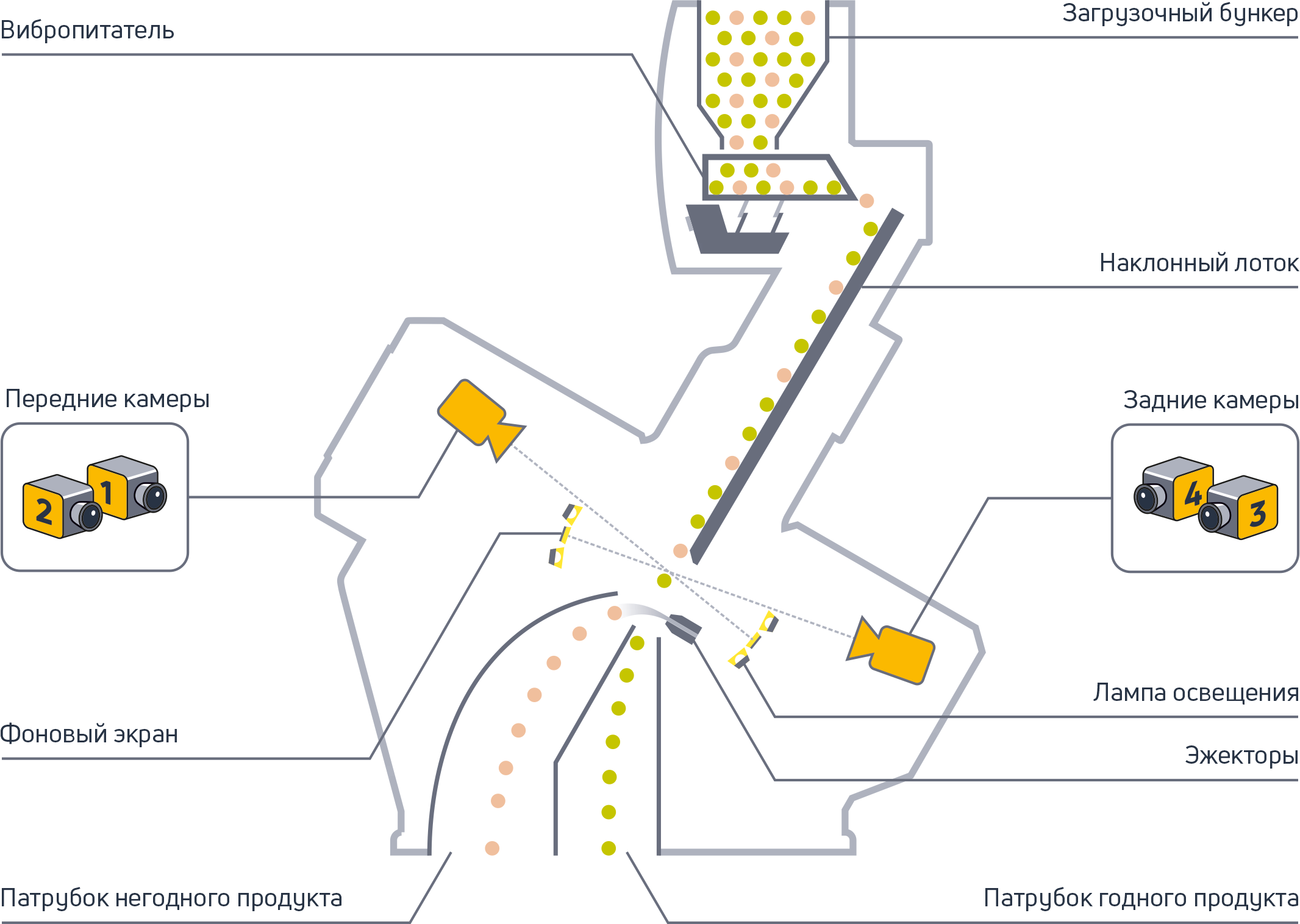

Исходный продукт для сортировки подается в машину через загрузочный бункер и посредством вибрации попадает на наклонный лоток.

По лотку продукт попадает в освещенную зону и осматривается CCD камерами. Камеры, замечая дефекты продукта (отличия по цвету или форме), генерируют электрический сигнал для системы удаления.

Получив сигнал от камер, компьютерная система дает команду на открытие пневмоклапана (эжектора), который выдувает содержащие дефекты частицы продукта.

Чистый продукт прямым потоком пролетает в патрубок годного продукта. Частицы с дефектами выводятся из машины через выходной патрубок негодного продукта.

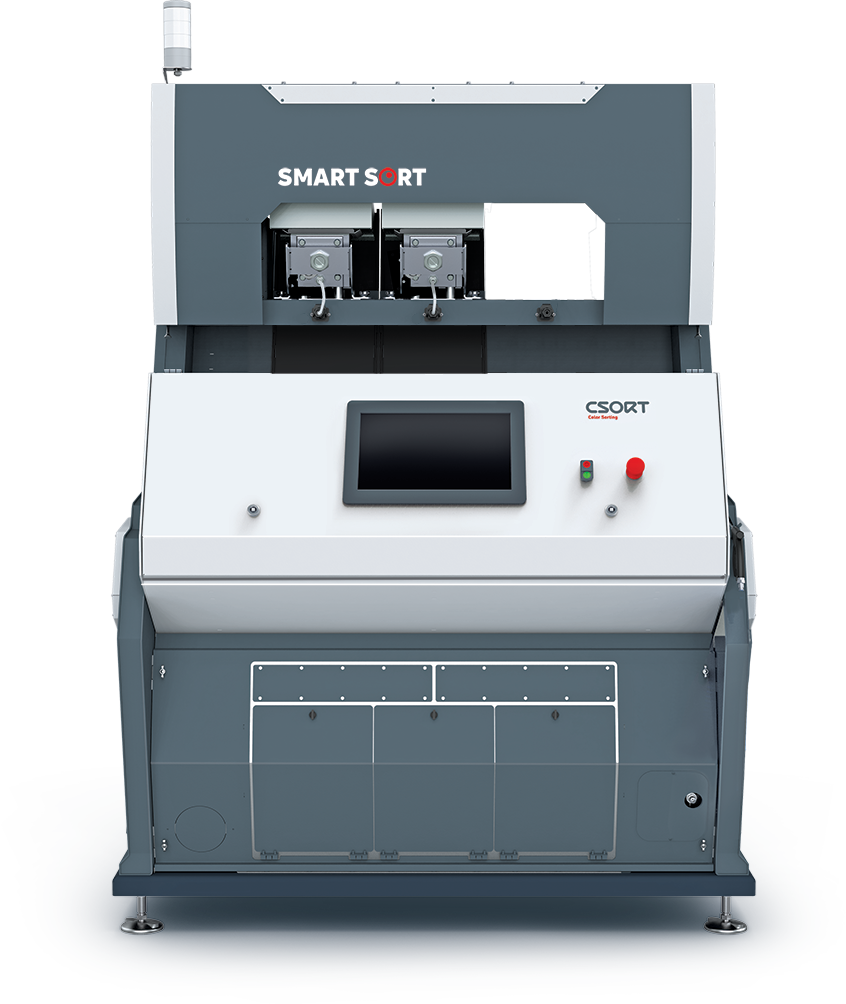

SmartSort^B —
Ключевые преимущества

RGB камера высокого
разрешения

Разрешение в 5400 пикселей позволя- ет различать дефекты размером до 0,05 мм — это в 2,6 раза точнее чем было возможно ранее. За счет высокой разрешающей способности теперь стало возможным различать дефектные зерна, одинаковые по цвету с годным продуктом, но имеющие иную текстуру. Кроме того из общей массы годного теперь можно выделить деформированные зерна и имеющие небольшие сколы.

Мощное светодиодное
освещение

Светодиодное освещение высокой мощности и минимальное соотношение сигнал-шум на изображении позволяют различать мельчайшие градации в оттенках продукта сортировки, что раньше было невозможно. Обновленное освещение позволяет проникнуть даже внутрь продукта и отразить даже его внутреннее содержание и скрытые от глаз дефекты. Это открывает новые возможности в сортировке: зерновые в оболочке и без неё, сухофрукты с косточками и без них, мучнистая и стекловидная пшеница, пластики по степени прозрачности.

Быстрая и умная
настройка

Быстрая, интеллектуальная настройка на продукт. Аппарат самостоятельно создает программу сортировки на основании реальных изображений вашего сырья, предложенных попеременно небольшими партиями системе анализа. Для этого достаточно на аппарате сделать снимки разделяемых фракций и система автоматически научится их сортировать.

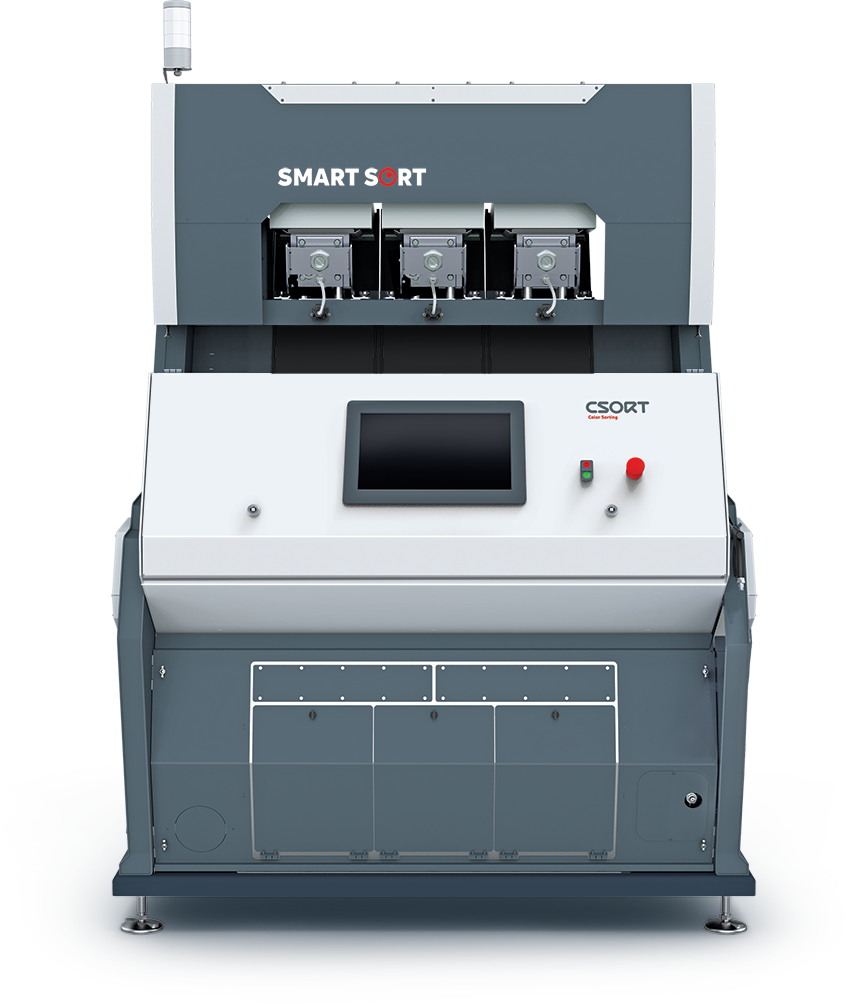

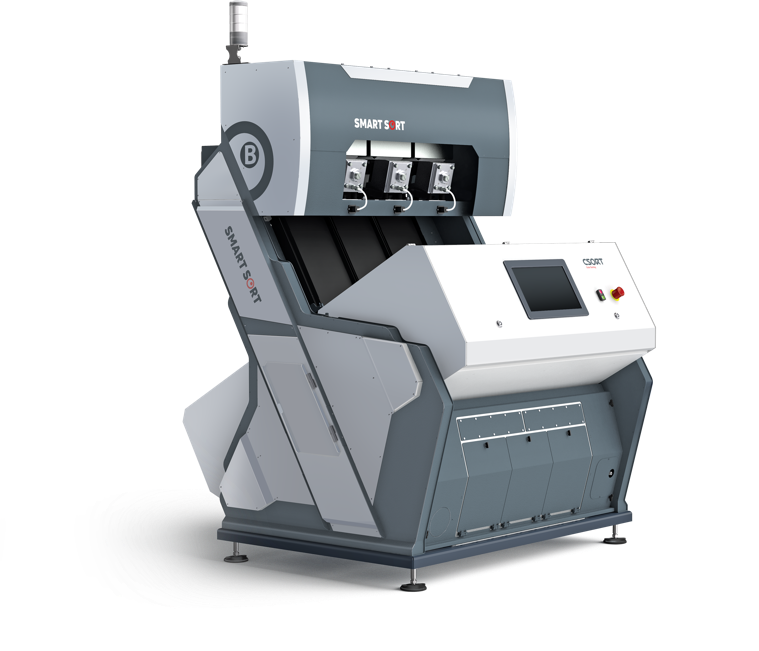

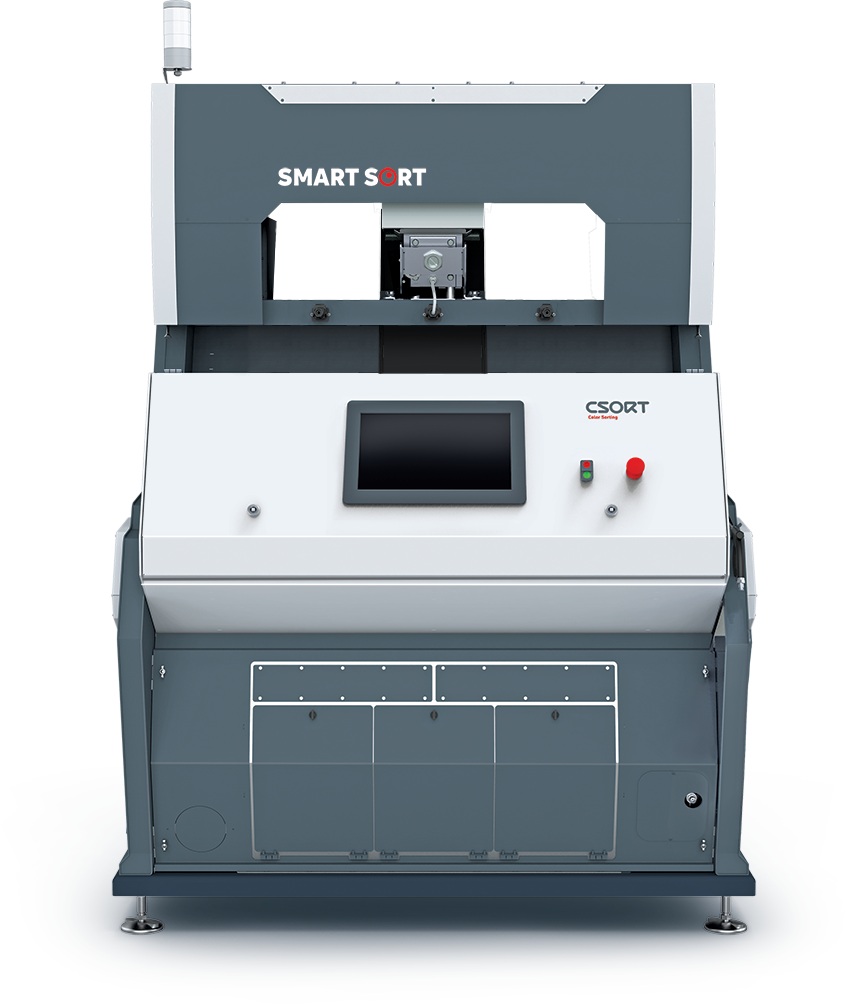

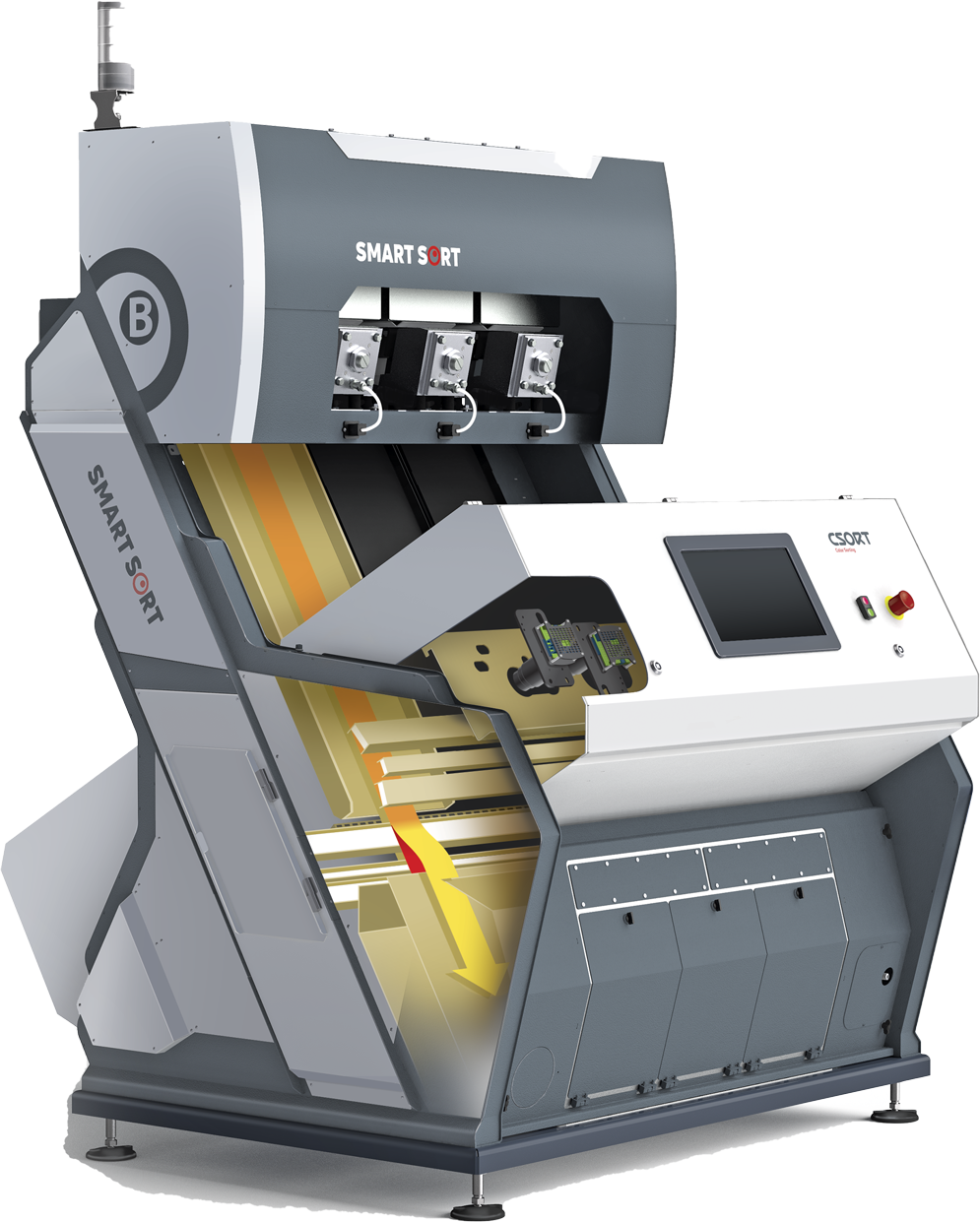

ОСНОВНЫЕ ОСОБЕННОСТИ НОВОГО SmartSort^B

CCD камеры

Разрешение в 5400 пикселей позволяет различать дефекты размером до 0,05 мм — это в 2,6 раза точнее чем было возможно ранее. За счет высокой разрешающей способности теперь стало возможным различать дефектные зерна, одинаковые по цвету с годным продуктом, но имеющие иную текстуру. Кроме того из общей массы годного теперь можно выделить деформированные зерна и имеющие небольшие сколы.
Эжекторы

Надежные и высокопроизводительные итальянские эжекторы обеспечивают более четырех миллиардов срабатываний. Ширина воздушных сопел составляет 4,5 мм, что обеспечивает точное удаление и концентрированный отход продукта при низком расходе воздуха.
Мощное освещение

Светодиодное освещение высокой мощности и минимальное соотношение сигнал-шум на изображении позволяют разли- чать мельчайшие градации в оттенках продукта сортировки, что раньше было невозможно. Обновленное освещение позволяет проникнуть даже внутрь продукта и отразить даже его внутреннее содержание и скрытые от глаз дефекты. Это открывает новые возможности в сортировке: зерновые в оболочке и без неё, сухофрукты с косточками и без них, мучнистая и стекловидная пшеница, пластики по степени прозрачности.
Лотки

В фотосепараторе используются универсальные двухсторонние лотки. Сторона с узкими желобами предназначена для сортировки мелкосемянной продукции - каждое удаляемое зернышко направляется точно в центр воздушной струи соответствующего сопла, исключая риск остаться в годном потоке. В случае же сортировки крупных объектов используется ровная сторона лотка с максимальной производительностью.
Эффективное использование

Новое программное обеспечение собирает статистику о производительности, времени простоя и загрузки оборудования, а так же о примененных профилях сортировки. Эта информация облегчает принятие решений по управлению загрузкой оборудования.
Быстрая, интеллек-
туальная настройка

Аппарат самостоятельно создает программу сортировки на основании реальных изображений вашего сырья, предложенных попеременно небольшими партиями системе анализа. Для этого достаточно на аппарате сделать снимки разделяемых фракций и система автоматически научится их сортировать.
Csort Cloud

Csort Cloud — глобальная онлайн платформа на которой реализована система мониторинга фотосепараторов со стороны СиСорт, обеспечивающая контроль производительности линии, качества сырья, времени простоя, а так же своевременное обновление ПО. Это позволяет повысить уровень сервисного обслуживания оборудования, где бы оно не находилось. В личном кабинете клиента онлайн сервиса организовано гибко настраиваемое представление статистики необходимой для принятия решений по управлению фотосепаратором и производственной линией, в которую он встроен. Csort Cloud — снижает простои, повышает выгоду от использования фотосепаратора.
Промышленный светофор безопасности

Использование стандартного светофора позволяет быстро визуально отслеживать состояние аппарата на расстоянии в режимах: сортировка, ожидание, ошибка или авария.

Усовершенствованная система удаления

Новая система удаления позволяет добиться лучшей концентрации отхода на большей производительности даже при высокой засоренности, что особенно важно при сортировке семян, где требования к чистоте особенно высоки. При этом в большинстве случаев не потребуется повторная сортировка.
Расширенные возможности распознавания

Съемка с 4-х сторон ондовременно RGB и ИК-камерами позволяет сортировать продукты как по цвету, форме, текстуре, так и по внутренним свойствам: сортировка ядер орехов от скорлупы; отделение прогорклых зерен семян подсолнечника, льна; отделение склероция из подсолнечника; отделение минеральных примесей в зерновых.
Расширенные возможности распознавания

Съемка с 4-х сторон ондовременно RGB и ИК-камерами позволяет сортировать продукты как по цвету, форме, текстуре, так и по внутренним свойствам: сортировка ядер орехов от скорлупы; отделение прогорклых зерен семян подсолнечника, льна; отделение склероция из подсолнечника; отделение минеральных примесей в зерновых.
Интеграция

Интеграция в систему автоматизации технологических линий После подключения к пульту диспетчера аппарат будет работать без участия оператора — под внешним управлением. Для интеграции с единой системой B управления предприятием SmartSort может осуществлять передачу таких параметров о своем состоянии как: включение / выключение, предупреждение об ошибках, сообщение о готовности оборудования, сообщение о работе отдельных секций, а также прием сигналов управления.
Чистота внутри и снаружи

Улучшенная система аспирации и очистки зоны осмотра позволяет успешно работать с запыленными продуктами. Чистота снаружи и внутри — это улучшение качества сортировки и экономия времени затрачиваемого на очистку зоны осмотра, что заметно увеличивает производительность оборудования и снижает издержки на техническое обслуживание. Для борьбы с этим фактором мы увеличили внутренние сечения каналов, добились более эффективной аспирации при использовании пылесосов той же мощности.
Переконфигурация

Уникальная особенность: выбирая Smartsort, вы можете всегда рассчитывать на то, что приобретая аппарат даже самой минимальной комплектации, в любой момент сможете модернизировать его до NIR, и бихромной конфигурации.

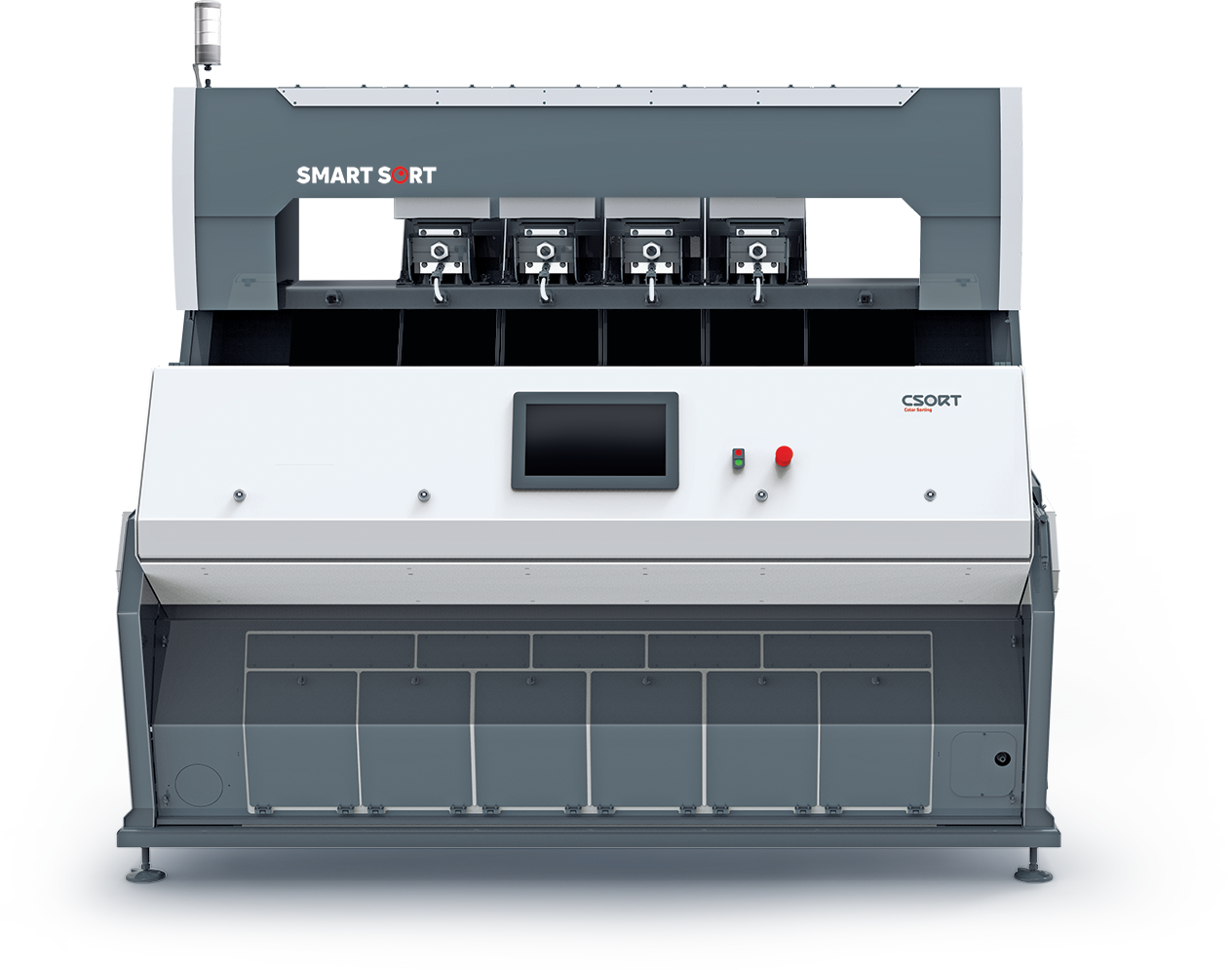

Модельный ряд

Результаты сортировки

Арахис

Отход Годный продукт

Гранулы

Отход Годный продукт

Гречневая крупа

Отход Годный продукт

Кориандр

Отход Годный продукт

Кукуруза

Отход Годный продукт

Овес

Отход Годный продукт

Овсяная крупа

Отход Годный продукт

Пшеница

Отход Годный продукт

Рапс

Отход Годный продукт

Рожь

Отход Годный продукт

Фасоль

Отход Годный продукт

Чечевица

Отход Годный продукт

Фисташки

Отход Годный продукт

О компании

СиСорт глобальный производитель и поставщик фотоэлектронных сепараторов.

СиСорт Сервис

Консультирование и тестовые сортировки.

СиСорт проводет сортировку тестовых образцов, чтобы выбрать технологию для решения конкретной проблемы. Затем специалисты компании проведут анализ производства и порекомендуют изменения, комплексно решающие проблематику повышения качества конечного продукта.

Ввод в эксплуатацию и обучение персонала

Специалисты компании СиСорт предоставляют заказчику полностью работающую технологию, после настройки и запуска оборудования. А так же обучение операторов во время запуска и консультирование в послепродажный период.

Удаленная Поддержка

Специалисты СиСорт удаленно подключившись к машине через Интернет, могут управлять программой сортировки, изменять и сохранять настройки.

Обслуживание

Осуществление планово- предупредительного ремонта, замена узлов до окончания ресурса, в заранее оговоренное удобное Вам время, настройка сортировки, обеспечение информационными материалами, модернизация оборудования — важнейшие составляющие стабильного качества и бесперебойной работы Вашей производственной линии.
